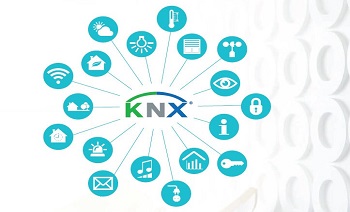

KNX یک پروتکل جهانی و استاندارد باز است که امکان یکپارچهسازی تمام تجهیزات هوشمند ساختمان—روشنایی، پردهها، سرمایش و گرمایش، امنیت و سیستمهای صوتی و تصویری—را با یک زبان مشترک فراهم میکند. این سیستم از رسانههای مختلف (TP، RF، IP) پشتیبانی میکند، مصرف انرژی را بهینه میکند و امکان کنترل و پیکربندی از راه دور را دارد. KNX با انعطافپذیری بالا و انطباق با استانداردهای بینالمللی، گزینهای حرفهای و پایدار برای ساختمانهای مسکونی، تجاری و صنعتی است، هرچند هزینه و نصب تخصصی آن نیازمند دانش فنی میباشد.
پروتکل KNX یک استاندارد جهانی باز برای هوشمند سازی ساختمان است که امکان هماهنگی کامل تمام تجهیزات هوشمند را فراهم میکند. با این پروتکل، میتوان روشنایی، پردهها، سیستم سرمایش و گرمایش، امنیت، صوتی و تصویری و مدیریت انرژی را به صورت یکپارچه کنترل کرد. KNX از رسانههای انتقال مختلف مانند کابل TP، شبکه برق (PL)، فرکانس رادیویی (RF) و IP پشتیبانی میکند و با استانداردهای بینالمللی EN 50090، EN 13321-1 و ISO/IEC 14543 سازگار است.
بهترین گزینه برای خرید تجهیزات KNX، نمایندگیهای رسمی هستند که محصولات با کیفیت، پشتیبانی فنی و گارانتی معتبر ارائه میدهند. قیمت تجهیزات به عوامل متعددی مانند برند، تعداد دستگاههای قابل اتصال، قابلیت کاهش مصرف انرژی و امکان کنترل از راه دور بستگی دارد. خرید از نمایندگی اطمینان میدهد که تمام تجهیزات با استاندارد KNX منطبق و قابل هماهنگی هستند.
قیمت پروتکل KNX تحت تاثیر موارد زیر است: برند تجهیزات، تعداد دستگاههایی که میتوان به پروتکل متصل کرد، توانایی بهینهسازی مصرف انرژی، نوع کنترل (کنترل از طریق پنل مرکزی یا موبایل)، کیفیت قطعات مورد استفاده و محل نصب تجهیزات (داخلی یا خارجی). انتخاب درست هر یک از این فاکتورها میتواند هزینه نهایی پروژه را بهینه کند.
پروتکلها روشهای ارتباط بین دستگاهها هستند که عملکرد اتوماتیک تجهیزات خانه هوشمند را ممکن میسازند. KNX یک پروتکل باز و استاندارد جهانی با سیم کشی باس است.
• پروتکلهای باز: KNX، Zigbee
• پروتکلهای اختصاصی: Z-Wave
• وایفای، بلوتوث، مادون قرمز، Zigbee، Z-Wave و KNX
• نکته: انتخاب پروتکل باز مانند KNX باعث انعطافپذیری بیشتر و اتصال آسانتر به تجهیزات برندهای مختلف میشود.
KNX یک پروتکل بینالمللی برای مدیریت روشنایی، پردهها، سیستم تهویه مطبوع، امنیت، صوتی و تصویری و مدیریت انرژی است. این سیستم به کاربران امکان میدهد تمام تجهیزات هوشمند ساختمان را از طریق یک شبکه مشترک کنترل کنند و هماهنگی بین دستگاههای مختلف را تضمین میکند.
این سیستم بیش از 300 تولیدکننده و هزاران محصول را پشتیبانی میکند. تمام دستگاهها، عملکردها و ویژگیهای ساختمان از طریق زبان مشترک KNX به صورت فوری و از راه دور قابل کنترل هستند. KNX امکان یکپارچهسازی تجهیزات با برندهای مختلف را با کمترین پیچیدگی فراهم میکند.
پروتکل KNX یک پروتکل باز است، به این معنا که بر اساس یک استاندارد بینالمللی تعریف شده و محدود به محصولات یا نرمافزار یک تولیدکننده خاص نیست. این ویژگی مزایای مهمی دارد:
1. سازگاری گسترده با برندهای مختلف: تجهیزات تولیدکنندگان مختلف میتوانند بدون نیاز به نرمافزار اختصاصی یا درایور جداگانه در یک شبکه KNX بهصورت یکپارچه کار کنند.
2. ارتقای آسان و آیندهنگر: با توجه به باز بودن پروتکل، سیستم هرگز منقضی نمیشود و همیشه امکان اضافه کردن تجهیزات جدید یا بهروزرسانی عملکردها وجود دارد.
3. انعطافپذیری در پروژهها: پیمانکاران و طراحان میتوانند به راحتی تجهیزات را از برندهای مختلف انتخاب کرده و در شبکه موجود ادغام کنند، بدون اینکه محدود به یک تولیدکننده باشند.
4. پشتیبانی جهانی و استاندارد: KNX تحت نظارت انجمن بینالمللی KNX توسعه یافته و بیش از 7000 محصول از 420 تولیدکننده گواهی شده در دسترس است، بنابراین کاربران از کیفیت و انطباق جهانی تجهیزات اطمینان دارند.
پروتکل باز KNX به معنای آن است که این سیستم به یک تولیدکننده خاص محدود نیست و همه میتوانند تجهیزات و نرمافزارهای سازگار با استاندارد KNX را تولید و استفاده کنند. به عبارت دیگر، KNX یک استاندارد جهانی و قابل دسترس برای همه است و این ویژگی باعث ایجاد شبکهای یکپارچه و انعطافپذیر در ساختمانهای هوشمند میشود.
ویژگیهای اصلی پروتکل باز KNX:
1. سازگاری چندتولیدکنندهای: بیش از 420 تامینکننده و 7000 محصول در شبکه KNX موجود است که بدون مشکل با هم کار میکنند.
2. انعطافپذیری در افزودن تجهیزات جدید: میتوان در هر زمان تجهیزات جدید از برندهای مختلف اضافه کرد بدون نگرانی از ناسازگاری.
3. آیندهنگری و ارتقاپذیری: سیستم هیچگاه منسوخ نمیشود و همیشه امکان بهروزرسانی یا گسترش شبکه وجود دارد.
4. پشتیبانی از نرمافزار استاندارد: تمامی تجهیزات از طریق نرمافزارهای استاندارد KNX برنامهریزی و کنترل میشوند، بدون نیاز به ابزارهای اختصاصی هر تولیدکننده.
قیمت تجهیزات KNX به کیفیت، برند و تعداد دستگاههای متصل بستگی دارد. برندهای معتبر مانند زیمنس و اشنایدر گرانتر هستند، اما برندهای مقرونبهصرفه مانند آستروم و زنیو نیز گزینه مناسبی برای پروژههای اقتصادی هستند. انتخاب درست تجهیزات، هزینه کل پروژه را بهینه میکند.
خط باس KNX (کابل سبز) همه تجهیزات را به هم متصل میکند. حسگرها دادهها را جمعآوری و عملگرها آنها را اجرا میکنند. کنترلرها وظیفه پردازش اطلاعات و هماهنگی دستگاهها را بر عهده دارند. کاربر میتواند کل سیستم را از طریق نرمافزار KNX یا موبایل مدیریت کند.
پروتکل KNX یک زبان مشترک برای ارتباط بین تجهیزات هوشمند ساختمان است. این پروتکل از طریق خط باس KNX (کابل سبز رنگ) دادههای کنترلی را بین دستگاهها منتقل میکند و به همه اجزا اجازه میدهد بدون نیاز به کنترل مرکزی جداگانه با هم هماهنگ عمل کنند.
مراحل عملکرد KNX:
1. جمعآوری اطلاعات توسط حسگرها و سنسورها:
o حسگرهایی مانند دکمههای فشاری، ترموستاتها، سنسورهای حرکتی یا نور محیط، اطلاعات محیطی را جمعآوری میکنند.
o این دادهها به صورت سیگنال به خط باس KNX ارسال میشوند.
2. پردازش دادهها توسط عملگرها و کنترلرها:
o عملگرها مانند واحدهای کاهشدهنده نور، شیرهای گرمایش، پردهها و نمایشگرها، دادههای دریافتی را به عملکرد واقعی تبدیل میکنند.
o کنترلرها، مانند کنترلر دمای اتاق یا شاتر کنترلکننده، تصمیمات منطقی بر اساس سنسورها اتخاذ میکنند.
3. ارتباط یکپارچه بین تجهیزات:
o همه تجهیزات در شبکه KNX به یکدیگر متصل هستند و میتوانند به صورت همزمان و هماهنگ عمل کنند.
o به عنوان مثال، اگر سنسور دما کاهش دمای محیط را تشخیص دهد، سیستم گرمایش به طور خودکار روشن میشود و پردهها بسته میشوند.
4. کنترل مرکزی و از راه دور:
o کاربران میتوانند از طریق پنلهای مرکزی، تبلت یا گوشی هوشمند سیستم را مدیریت کنند.
o با نرمافزار ETS، امکان برنامهریزی و پیکربندی شبکه KNX فراهم میشود و عملکردها قابل تغییر و بهینهسازی هستند.
شرکت KNX یا انجمن KNX (KNX Association) سازمان رسمی و جهانی است که استاندارد و پروتکل KNX را توسعه، مدیریت و پشتیبانی میکند. این شرکت نقش کلیدی در تضمین کیفیت، سازگاری محصولات و آموزش متخصصان هوشمندسازی دارد.
وظایف و نقشهای اصلی شرکت KNX:
1. صدور گواهی و استانداردسازی محصولات:
o هر محصولی که نشان KNX را دارد، بر اساس آزمایشهای انطباق و کیفیت توسط آزمایشگاههای معتبر KNX بررسی شده است.
o محصولات تایید شده، قابلیت کار با سایر تجهیزات KNX از برندهای مختلف را دارند.
2. توسعه پروتکل و نرمافزار:
o KNX Association پروتکل KNX را بهروزرسانی و توسعه میدهد تا با تکنولوژیهای جدید و نیازهای ساختمانهای مدرن سازگار باشد.
o نرمافزار ETS (Engineering Tool Software) برای برنامهریزی، پیکربندی و مدیریت شبکه KNX توسط این شرکت ارائه میشود.
3. آموزش و صدور گواهینامه برای متخصصان:
o این شرکت دورههای آموزشی و گواهینامههای بینالمللی برای پیمانکاران، مهندسان و طراحان ساختمان برگزار میکند.
o افراد با گذراندن این دورهها میتوانند نصب، پیکربندی و نگهداری شبکه KNX را به صورت حرفهای انجام دهند.
4. پشتیبانی از جامعه تولیدکنندگان و کاربران:
o KNX Association یک شبکه جهانی از تولیدکنندگان، پیمانکاران و کاربران ایجاد کرده که محصولات و تجهیزات مختلف را در یک سیستم یکپارچه به کار میگیرند.
o این حمایت باعث میشود تجهیزات جدید و ارتقاهای سیستم بدون مشکل با شبکههای موجود سازگار باشند.
• خانههای مسکونی و ساختمانهای تجاری
• اتوماسیون روشنایی، پردهها، تهویه مطبوع، سیستمهای امنیتی و مدیریت انرژی
• استاندارد جهانی KNX و گواهینامههای بینالمللی
• کنترل کیفیت و آزمایش محصولات توسط انجمن KNX
یکی از مهمترین اهداف سیستم هوشمند KNX، بهینهسازی مصرف انرژی در ساختمانها و خانههای هوشمند است. این پروتکل با کنترل دقیق تجهیزات و نظارت مستمر، امکان کاهش هزینههای انرژی را فراهم میکند.
1. کنترل خودکار روشنایی و پردهها
• سنسورها و تایمرها، میزان نور طبیعی را اندازهگیری میکنند.
• بر اساس دادهها، روشنایی داخلی به صورت خودکار تنظیم میشود و پردهها باز یا بسته میشوند.
• نتیجه: استفاده کمتر از انرژی برق و بهرهوری نور طبیعی حداکثری.
2. مدیریت هوشمند سیستم گرمایش، سرمایش و تهویه (HVAC)
• ترموستاتها و حسگرهای دما، دما را به صورت لحظهای اندازهگیری میکنند.
• KNX به طور خودکار سیستم گرمایش یا سرمایش را فعال یا غیرفعال میکند.
• در صورت خالی بودن اتاقها یا ساعات غیرکاری، مصرف انرژی کاهش مییابد.
3. تشخیص زمان اوج مصرف انرژی
• سیستم KNX با ثبت و تحلیل الگوی مصرف، زمانهای پیک انرژی را شناسایی میکند.
• تجهیزات غیرضروری در این زمانها خاموش میشوند تا هزینهها کاهش یابد.
4. مدیریت مصرف چند دستگاه به صورت همزمان
• KNX به تجهیزات مختلف اجازه میدهد با هم هماهنگ عمل کنند؛ مثلاً زمانی که نور کافی است، سیستم روشنایی و پردهها کممصرف عمل میکنند.
• این هماهنگی باعث کاهش اتلاف انرژی میشود.
5. ثبت داده و گزارشگیری هوشمند
• تمامی فعالیتهای انرژی مصرفی ثبت و ذخیره میشوند.
• مدیر ساختمان یا کاربر میتواند گزارش مصرف انرژی را مشاهده کرده و تصمیمهای بهینهتری برای کاهش مصرف بگیرد.
6. نتیجه نهایی
با استفاده از پروتکل KNX:
• مصرف انرژی بهینه و هزینهها کاهش مییابد.
• راحتی و آسایش کاربران بدون افزایش مصرف انرژی حفظ میشود.
• پایداری و طول عمر تجهیزات با کاهش کارکرد اضافه تضمین میشود.
نرمافزار KNX، که معروفترین آن ETS (Engineering Tool Software) است، ابزار اصلی برای طراحی، برنامهریزی و مدیریت شبکه KNX محسوب میشود. این نرمافزار به مهندسان و پیمانکاران امکان میدهد شبکه خانه یا ساختمان هوشمند را به صورت دقیق و یکپارچه پیکربندی کنند.
وظایف و کاربردهای نرمافزار KNX:
1. پیکربندی تجهیزات:
o ETS به کاربران اجازه میدهد تا تمام دستگاههای هوشمند KNX را شناسایی و تنظیم کنند.
o پارامترهای عملکردی هر دستگاه (مانند شدت روشنایی، دما، زمانبندی پردهها و …) قابل برنامهریزی هستند.
2. یکپارچهسازی سیستمها:
o نرمافزار KNX امکان اتصال و هماهنگی دستگاههای مختلف از برندهای متفاوت را فراهم میکند.
o به این ترتیب، سیستم یکپارچه، عملکرد هماهنگ و بدون تداخل ارائه میدهد.
3. مدیریت شبکه و خطاها:
o ETS قابلیت مشاهده وضعیت شبکه، بررسی اتصال تجهیزات و تشخیص مشکلات احتمالی را دارد.
o این ویژگی باعث میشود که نگهداری سیستم آسانتر و مطمئنتر شود.
4. ارتقاء و توسعه سیستم:
o نرمافزار KNX اجازه میدهد تا در آینده، تجهیزات جدید اضافه و سیستم ارتقاء یابد بدون اینکه عملکرد بخشهای موجود مختل شود.
o برنامهریزی دوباره یا تغییر پارامترها نیز با کمترین پیچیدگی انجام میشود.
5. کنترل مرکزی و از راه دور:
o با نرمافزار KNX میتوان سیستم را از طریق کامپیوتر، تبلت یا گوشی هوشمند کنترل و مانیتور کرد.
o این کنترل شامل روشنایی، پردهها، سیستم گرمایش و سرمایش، امنیت و سایر تجهیزات هوشمند است.
پروتکل KNX یکی از پیشرفتهترین و معتبرترین پروتکلهای هوشمندسازی ساختمان است که در سطح جهانی استانداردهای متعددی دارد. استفاده از این پروتکل مزایای متعددی برای ساختمانهای مسکونی، تجاری و صنعتی به همراه دارد.
1. استاندارد بینالمللی و معتبر
• KNX یک پروتکل باز جهانی با استانداردهای ISO/IEC 14543 و EN 50090 است.
• محصولات و تجهیزات مختلف از برندهای متعدد میتوانند بدون مشکل در یک شبکه واحد کار کنند.
• تضمین کیفیت و سازگاری محصولات باعث کاهش خطا و ناسازگاری در سیستمهای هوشمند میشود.
2. انعطافپذیری بالا با برندهای مختلف
• پروتکل KNX امکان ترکیب تجهیزات از تولیدکنندگان متفاوت را فراهم میکند.
• این قابلیت باعث میشود سیستم هوشمند قابل ارتقاء باشد و بتوان تجهیزات جدید را بدون محدودیت اضافه کرد.
3. قابل استفاده برای تمام کاربردهای هوشمندسازی
• KNX میتواند کنترل روشنایی، پردهها، گرمایش، سرمایش، امنیت، صوت و تصویر، مدیریت انرژی و سایر تجهیزات هوشمند را انجام دهد.
• این یکپارچگی باعث کاهش پیچیدگی سیستم و افزایش راحتی کاربر میشود.
4. قابل استفاده در ساختمانهای مسکونی، تجاری، صنعتی و فضای باز
• از آپارتمانها و ویلاها گرفته تا ادارات، بیمارستانها، مدارس، هتلها و کارخانهها، KNX قابل پیادهسازی است.
• این پروتکل با محیطهای مختلف سازگار است و قابلیت تنظیم انعطافپذیر برای هر پروژه را دارد.
5. پشتیبانی از پیکربندیها و رسانههای مختلف
• KNX از روشهای مختلف ارتباطی مانند کابل زوج به هم تابیده (TP)، برق (PL)، رادیویی (RF) و IP/Ethernet پشتیبانی میکند.
• این امکان، انتخاب بهترین روش نصب و ارتباط برای محیط و تجهیزات مختلف را فراهم میکند.
6. امنیت و اطمینان بالا
• KNX دارای استانداردهای امنیتی بالا است و از فرآیند نصب و عملکرد امن تجهیزات اطمینان حاصل میکند.
• این پروتکل باعث میشود سیستم هوشمند پایدار و مطمئن عمل کند و دادهها محافظت شوند.
7. مدیریت انرژی و صرفهجویی در مصرف برق
• KNX میتواند به صورت هوشمند مصرف انرژی ساختمان را کنترل و بهینه کند.
• با پایش و تنظیم مداوم تجهیزات، هزینههای انرژی کاهش یافته و بهرهوری افزایش مییابد.
8. کیفیت بالای محصولات و گواهینامهها
• محصولات KNX تحت کنترل کیفیت دقیق و گواهیهای بینالمللی تولید میشوند.
• این گواهیها تضمین میکنند که تجهیزات استانداردهای لازم برای عملکرد یکپارچه را دارند.
کابل KNX بخش مهمی از زیرساخت سیستم هوشمند KNX است و عملکرد صحیح سیستم به کیفیت و استانداردهای این کابل بستگی دارد. در ادامه، مشخصات فنی اصلی کابل KNX توضیح داده شده است:
1. نوع کابل و ساختار داخلی
• کابل KNX معمولاً از نوع زوج به هم تابیده (Twisted Pair) است.
• این زوجها باعث کاهش نویز و تداخل الکترومغناطیسی میشوند.
• هر کابل شامل دو سیم هادی با روکش عایقی مقاوم است که جریان داده و تغذیه را منتقل میکند.
2. جریان و ولتاژ قابل تحمل
• ولتاژ کاری استاندارد: 24 ولت DC
• جریان قابل تحمل کابل: بسته به تعداد تجهیزات و طول خط، معمولاً تا 10 آمپر
• این مشخصات باعث انتقال پایدار دادهها و انرژی به تمام تجهیزات متصل میشود.
3. مقاومت و تلفات کابل
• مقاومت ویژه پایین سیمها باعث میشود دادهها بدون افت سیگنال منتقل شوند.
• طول کابلهای استاندارد معمولاً تا 1000 متر در خطوط اصلی و تا 350 متر در شاخهها قابل استفاده است.
4. سازگاری با استانداردها
• کابل KNX مطابق با استانداردهای KNX TP1 (Twisted Pair 1) طراحی میشود.
• دارای تأییدیههای بینالمللی برای نصب در محیطهای مسکونی، تجاری و صنعتی است.
5. ویژگیهای حفاظتی
• عایق مقاوم در برابر حرارت، رطوبت و شعله.
• مناسب برای نصب در کانالها، دیوارها و حتی محیطهای بیرونی با محافظت اضافی.
• مقاومت در برابر نویزهای الکترومغناطیسی و تداخل سایر کابلها یا تجهیزات.
6. کارکرد در شبکه KNX
• کابل KNX علاوه بر انتقال دادهها، تغذیه مورد نیاز حسگرها، عملگرها و کنترلرها را نیز تأمین میکند.
• طراحی استاندارد کابل باعث میشود ارتباط تمامی تجهیزات KNX بدون خطا و با تأخیر کم انجام شود.
• حالت نصب ساده (E-Mode)
• حالت نصب سیستم (S-Mode)
• پشتیبانی از زوج به هم تابیده، PL، RF، IP
• هزینه نسبتا بالا
• تعمیر و نگهداری پیچیده
• عدم امکان تغییر به سیستم سنتی
با نیرا اسمارت، هوشمندسازی ساختمان شما با استاندارد جهانی انجام میشود.
هوشمندسازی ساختمان دیگر یک گزینه لوکس نیست؛ بلکه راهی برای صرفهجویی، امنیت و کنترل بهتر زندگی روزمره است. اما یکی از مهمترین پرسشهایی که کاربران پیش از تصمیمگیری میپرسند این است: هزینه هوشمندسازی ساختمان چقدر است و چه عواملی روی آن تأثیر دارد؟ در این مقاله از نیرا اسمارت بهصورت تخصصی به بررسی هزینهها، عوامل مؤثر و روش برآورد دقیق آن میپردازیم.
