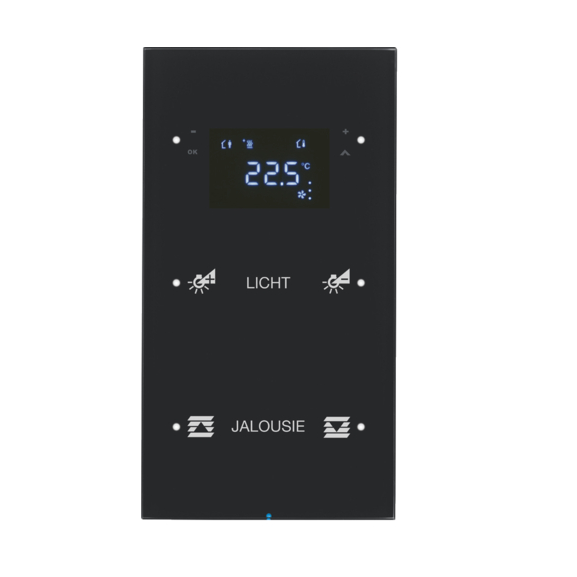

کلید لمسی چهار پل هوشمند ترموستاتیک مدل R.1/R.3 برند برکر (Berker)

کلید لمسی چهار پل هوشمند ترموستاتیک مدل R.1/R.3 برند برکر (Berker)

برند: Berker
شماره کد 4011334381327   EAN:

مشخصات فنی

معماری

·        حالت نصب: توکار

·        حالت نصب: عمودی

عملکردها

·        مجهز به کنترلر دمای محیط.

·        حالت‌های کنترلی: حالت راحتی (Comfort)، آماده‌به‌کار (Standby)، شب، محافظت در برابر یخ‌زدگی/گرما

·        پشتیبانی از عملکردهای کلید، شاسی، دیمر، کنترل پرده و ترموستات.

·        قابل استفاده برای گرمایش و سرمایش، با امکان کار مستقل یا همراه با تجهیزات کمکی.

·        قابل استفاده برای کنترل دمای مستقل هر اتاق.

·        پارامترهای کنترل برای واحد گرمایش/سرمایش از پیش تنظیم‌شده.

·        قابلیت کنترل به‌صورت پیوسته (PI) یا سوئیچ دو‌نقطه‌ای (2-point).

کنترل و نشانگرها

·        دارای نمایشگر LED با نمادهای عملیاتی و ۲ سطح سنسور لمسی اضافی

·        دارای نشانگر LED؛آبی برای نمایش عملکرد و 4 LED سفید برای وضعیت دستگاه

·        نمایشگر قادر به نمایش: حالت عملکرد، قفل کنترلر، دمای اتاق/محیط خارجی و زمان (در صورت وجود ساعت).

·        عملکرد با لمس ملایم سطوح سنسور

اتصال‌ها و تغذیه

·        دارای عملکرد قفل‌کردن دکمه (button blocking).

·        واحد کوپلینگ باس یکپارچه و اتصال باس از طریق ترمینال اختصاصی.

·        نیاز به منبع تغذیه کمکی جداگانه.

مصرف و مشخصات الکتریکی

·        جریان مصرفی: 23 mA

اندازه‌گیری و انتقال مقادیر

·        قابلیت ارسال مقدار دیمر، موقعیت، روشنایی و دما با فرمت ۱ و ۲ بایت.

صفحه نمایش

·        دارای نمایشگر: بله

مواد و ظاهر

·        رنگ نوشته:  RGB (217,217,217)

·        رنگ خط طراحی: شیشه‌ای

·        رنگ کلی: مشکی

·        رنگ RAL: RAL 9005 — Jet black

·        جنس: شیشه

·        جلوه سطح: براق

·        نوع پردازش سطح: تامپوگرافی (Tampography)

ابعاد

·        عمق: 23 mm

·        ارتفاع: 152 mm

·        عرض: 81 mm

تنظیمات (Settings)

·         تنظیم‌پذیری حالت‌های تک‌دکمه‌ای و دکمه‌دوگانه.

·         قابلیت تنظیم محدوده اطلاعات قابل نمایش برای کاربر نهایی
.

اقلام همراه / محدوده تحویل

·        اتصال باس در بسته‌بندی موجود: بله

لوازم جانبی / سازگاری

·        امکان حک یا فیلد برچسب‌گذاری: ندارد .

·        برای قاب‌های مناسب در همان «سبک» (برای کاربردهای اضافی) به خط طراحی R.x مراجعه کنید.

·        برای محصولات تکمیلی جهت نصب با رنگ/مواد هماهنگ به پلتفرم طراحی R.1/R.3 مراجعه نمایید.

تجهیزات و ساختار عملکردی

·        تعداد نقاط عملکرد  4 :

·        دارای محافظ در برابر سرقت/جدا شدن: بله

·        نوع پیکربندی: چاپ لیزری (Laserdruck)

کنترل گرمایش/سرمایش (جزئیات بیشتر)

·        قابل استفاده در حالت گرمایش و/یا سرمایش با یا بدون مرحله کمکی.

·        برای کنترل دمای تک‌اتاقی مستقل.

·        پارامترهای کنترل واحد گرمایش/سرمایش از پیش تنظیم شده.

·        پشتیبانی از کنترل پیوسته (PI) یا کنترل سوئیچی دو‌نقطه‌ای (2-point).

کاربرد و تفکیک فروش

·        ویژگی تمایز ۲ – فروش: دارای نمایشگر (Display).

·        ویژگی تمایز ۳ – فروش: دارای واحد کوپلینگ باس یکپارچه.

ایمنی

·        درجه حفاظت : IP20

·        عاری از هالوژن (Halogen free): خیر (حاوی هالوژن)

شرایط استفاده

·        دمای کاری: -5 … 45 °C

·        کلاس بهره‌وری انرژی: IV (2%)

·        دارای اتصال اضافی برای سنسور دمای خارجی

·        اندازه‌گیری دما از طریق سنسور داخلی یا از طریق شیء ارتباطی خارجی

شناسایی

·        کاربرد / استفاده: سیستم‌های KNX (KNX - operating systems)

·        خط طراحی اصلی: KNX – Berker R.1 – پیکربندی‌شده

·        خطوط طراحی ثانویه: KNX, Berker R.1

دستورالعمل‌ها / یادداشت‌ها

·        توضیح: فقط مناسب برای KNX (Only suitable for KNX).

Touch sensor 2gang with thermostat - integrated bus coupling unit

	Art No.	Description
	75642060	Touch sensor 2gang with thermostat Display, integrated bus coupling unit, KNX - Berker R.1, glass polar white
	75642065	Touch sensor 2gang with thermostat Display, integrated bus coupling unit, KNX - Berker R.1, glass black
	75642160	Touch sensor 2gang with thermostat Display, integrated bus coupling unit, KNX - Berker R.1 - configured, glass polar white
	75642165	Touch sensor 2gang with thermostat Display, integrated bus coupling unit, KNX - Berker R.1 - configured, glass black
	75642050	Touch sensor 2gang with thermostat Display, integrated bus coupling unit, KNX - Berker R.3, glass polar white
	75642055	Touch sensor 2gang with thermostat Display, integrated bus coupling unit, KNX - Berker R.3, glass black
	75642150	Touch sensor 2gang with thermostat Display, integrated bus coupling unit, KNX - Berker R.3 - configured, glass polar white
	75642155	Touch sensor 2gang with thermostat Display, integrated bus coupling unit, KNX - Berker R.3 - configured, glass black
